景宏系列主要特點:
模塊化結構設計，可依照客戶需求提供機型功能的升級。
》人性化設計附件安裝，調試容易、快速。
》特有紙張糾正裝置。
》特有第一折線，第三折線預折180°。
》分段式勾底裝置。
》觸摸屏控制面板。
》高速電子踢板計數器。
》收紙部氣缸控制氣壓式壓力系統。
》遙控器方便操作者遠程控制機器的啟動與停止。
》可選配印刷檢測部，條碼，膠水檢測。
性能規格:
|
性能/機型
|
JH650
|
JH850
|
JH1100
|
|
最大紙張尺寸
|
650×700mm
|
850×900mm
|
1100×900mm
|
|
最小紙張尺寸
|
120×70mm
|
125×70mm
|
130×70mm
|
|
適用范圍
|
卡紙250g-800g瓦楞紙 F、E
|
|
最大皮帶速度
|
450M/min
|
450M/min
|
450M/min
|
|
機器長
|
16043mm
|
16043mm
|
16043mm
|
|
機器寬
|
1350mm
|
1500mm
|
1800mm
|
|
機器高
|
1450mm
|
1450mm
|
1450mm
|
|
總功率
|
18.5KW
|
18.5KW
|
18.5KW
|
|
最大排氣量
|
0.7m3/min
|
0.7m3/min
|
0.7m3/min
|
|
總重量
|
5500kg
|
6000kg
|
6500kg
|
AC 一般兩折盒，及兩側貼邊一般及兩側勾底
PC 一般兩折盒，及兩側貼邊一般及兩側勾底。
PCW 一般兩折盒，及兩側貼邊一般及四折勾底，六角紙盒。
特殊附件設計，可生產CD盒，梯型盒，盒中盒，三折邊式絲襪盒等特殊盒型
本目錄僅供參考用，特殊形式可另外設計。
景宏保留上述資料最終解釋權。
功能組成：

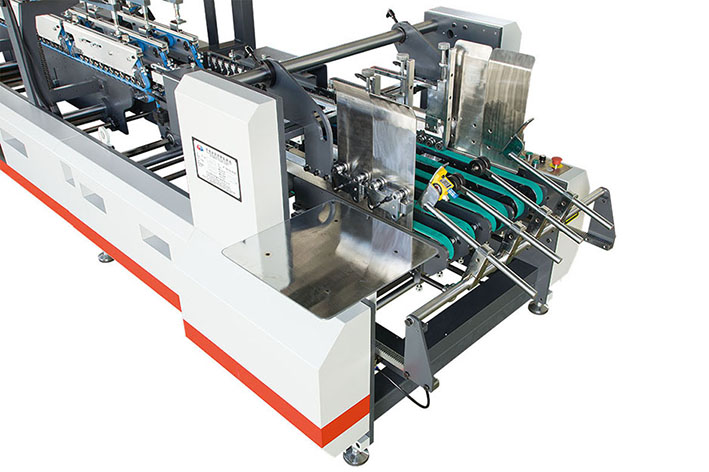

給紙部
送紙部有獨立電機驅動系統與主機同步送紙模式配備振動分紙系統。
紙張修正部
送紙部送出的紙板經修正部能糾偏導正，確保輸送精度。上壓驅動能上下調節，以適應不同紙板厚度。
預折部
特殊設計可預折第一折線180度，第三折線165度可升級追加裝四/六反勾系統(選配裝置)。
底貼部
配備勾底組合，調整機構，理想靈活設計，操作快速簡易。
分段式上帶板，并結合特殊設計，可因產品的需求伸縮調節不需再張緊皮帶。使用電子噴膠系統(必選配置)。
本折部
第二折線180度，第四折線180度。
特殊設計本折部左右輸送折帶速度可單調節，以校正盒坯行走方向，確保直線輸送。
壓著部
采用光電計數器自動提紙，噴水兩用系統。塞紙檢測裝置。
上下皮帶伸縮調整簡便易操作。

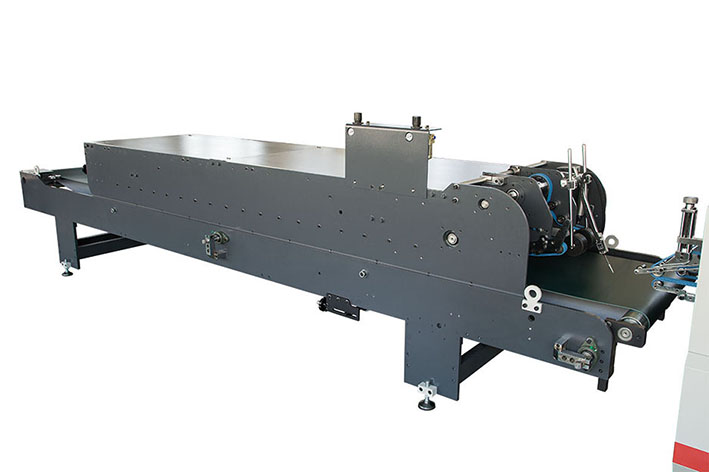

輸送部
左右2板移動式堆棧壓帶，視產品的堆棧需求可在線生產時，進行高低微調，提高生產效率。特殊額外的海綿皮帶用于盒堆低凹部分的壓著。
氣壓式壓力調節，調節簡便，可有效確保貼合的壓力均勻。自動模式下與主機比例連動，提高生產堆疊的穩定性。
|
